一、用途

　　電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。

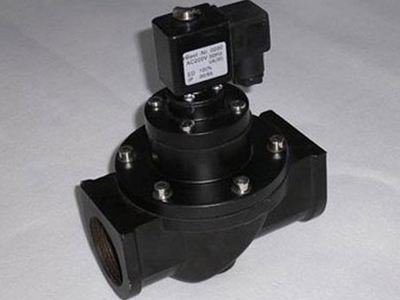

　　DMF-T型電磁脈沖閥為直通閥，其進氣口之間夾角為180°（進出口中心線為同一直線），其進口與儲氣筒連接，出口與噴吹管連接。氣流暢通，能提供符合要求的清灰氣脈沖。

二、工作原理

　　膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
　　脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
　　脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

　　內部結構圖

三、型號含義

DMF	-	T	-	X	-	S	-	X
電磁脈沖閥		直通式		公稱通徑		雙膜片		溫度等級 (1.2.3)

四、型號規格選用表

序號	型號規格	公稱通徑		膜片數	進氣口尺寸	出氣口連接形式	重量
		mm	Inch
1	DMF-T-20	φ20	3/4"	1	G 3/4"	G 3/4"	0.8kg
2	DMF-T-25	φ25	1"	2	G 1"	G 1"	1.4kg
3	DMF-T-40S	φ40	1 1/2"	2	G 1 1/2"	G 1 1/2"	1.8kg
4	DMF-T-50S	φ50	2"	2	G 2"	G 2"	2.8kg
5	DMFT-62S	φ62	2 1/2"	2	G 2 1/2"	G 2 1/2"	4.1kg

五、技術指標

工作壓力	0.4MPa-0.6MPa
工作介質	清潔空氣
電壓	DC24V	AC110V	AC220V
電流	0.8A	0.46A	0.23A
溫度等級	1	2	3
	-25℃～ 80℃	-25℃～ 150℃	-25℃～ 230℃
	-13℉～176℉	-13℉～302℉	-13℉～446℉
空氣相對濕度	≤85%
防護等級	IP65*
膜片壽命	噴吹100萬次或三年
*由O計量測試技術研究院進行試驗檢測，達到GB4208-93所要求的技術標準。

六、材質說明

閥體	ADC12鋁合金
卡簧	304不銹鋼
先導組件	430FR不銹鋼等材料
膜片	進口丁腈橡膠*
彈簧	321不銹鋼
緊固件	302不銹鋼
*全部選用優質的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。

七、結構尺寸

八、安裝方法

九、常見問題 (點擊瀏覽)
